当前位置:线路板厂 >> 四层线路板 >> 4层线路板

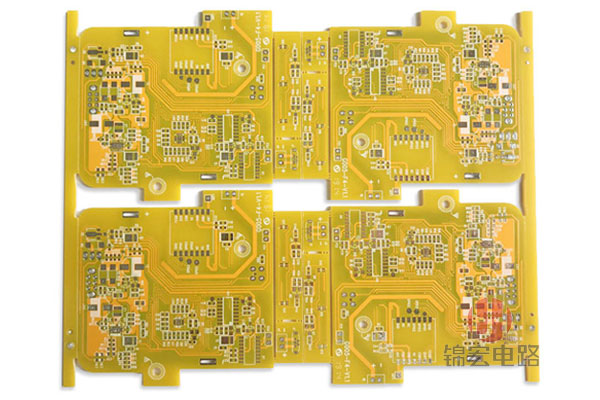

  • 4层pcb,四层pcb,4层pcb线路板
  • 产品名称:

    4层线路板

  • 产品规格:116*94.7mm
  • 线宽线矩:0.18mm
  • 表面工艺:无铅喷锡
  • 7

全国热线

0755-23211432

产品详情

  随着电子行业的突飞猛进,现如今除了少数的家用小电器和消费类电子产品用到单双面板以外,其佘大多数PCB板以4、6、8层线路板为主,其中四层PCB线路板占比35%,四层板是指除了上层和下层外中间还有两层线路,今天让我们来一起了解下,在设计4层PCB线路板布线时应该需注意哪个问题:

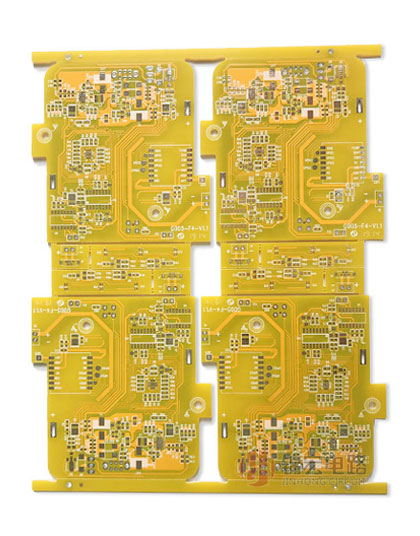

4层pcb线路板打样,pcb4层板厂家,四层黄油pcb线路板制造厂商


  一、最少3点以上连线,尽可能让线依次通过各点,以便测试,引脚之前最好不要放线,特别是集成电路引脚之间和周围,不同层次之间的线路最好不要平行,以免形成实际上的电容。

  二、在设计4层线路板时布线设计尽可能是直线或45度折线,这样做的原因是可以避免产生电磁辐射,地线、电源线至少10-15mil以上,尽量让铺地多义线连接在一起来增加接地面积,线与线之间尽量整齐。

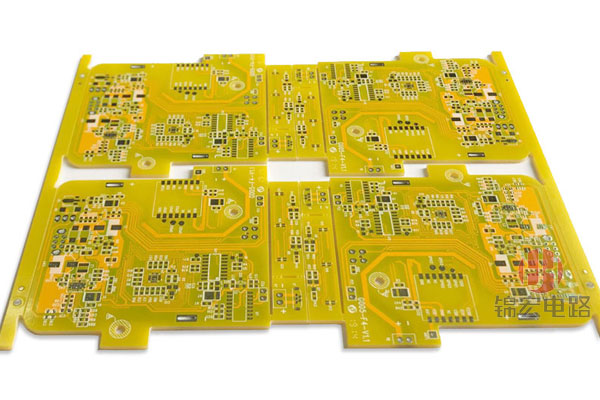

4层pcb电路板,4层pcb打样价格,4层pcb厂家


  三、应注意元件器排放均匀,以便安装、插件、焊接操作更快捷。合理布局文字排放位置,注意避免被遮挡,另外应元件器排放多考虑结构,贴片元件器有正负极应在封装和最后标明,避免空间冲突。

  四、四层线路板目前可印制4mil的布线和4mil的线矩,布线时应多加考虑灌入电流等的影响,功能块元件尽量放在一起,斑马条等LCD附近元件不能靠之太近,过孔要涂绿油(置为负一倍值)

  五、振荡电路元件尽量靠近IC,振荡电路尽量远离天线等易受干扰区,晶振下要放接地焊盘,最后布线完成后要仔细检查每一个连接以确保真的有连接上。

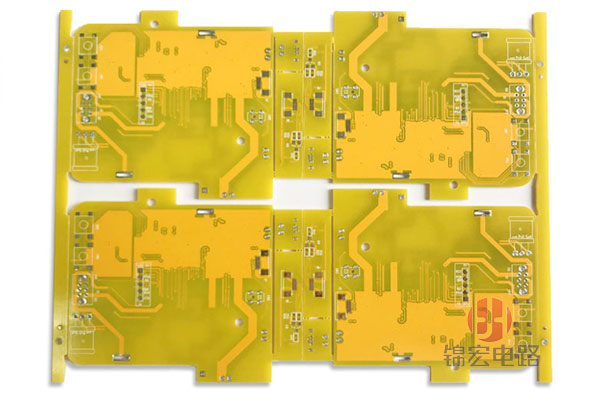

pcb4层电路板打样,4层pcb电路板厂家
本章关联词:4层pcb,四层pcb,4层pcb线路板
