- 产品名称:

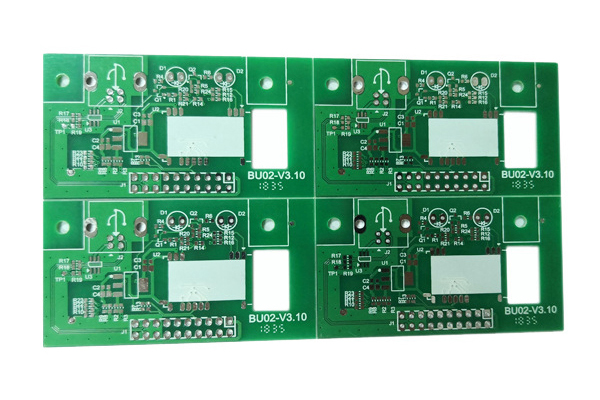

八层pcb线路板加工
- 产品规格:1200*980mm
- 线宽线矩:3mil/3mil
- 表面工艺:无铅喷锡
八层pcb线路板喷锡工艺是当代PCB行业中比较常见的表面处理工艺,随着IC的集成度越来越精密,促进八层PCB电路板应用越来越广泛,无论是喷锡板或其它工艺,层数越高制作难度越大周期越长。
八层PCB线路板加工流程:双层板是中间一层介质,双面都有走线层,多层板就是多层走线层,每两层之间是介质层(介质层可以做的很薄)八层PCB线路板工是指由多个双面板压合而成,其中两层在外表面,而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。
制造八层PCB电路板加工需要多久?
八层PCB线路板加工小批量周期:10-12天,大批量加工周期:15天左右即可发货(具体看生产数量)
深圳锦宏电路板公司是一家专注FR-4线路板生产打样的高薪企业,最高制程层数高达1-20层,主要以双面、多层板为主,表面工艺齐全,所有PCB板全部飞针测试合格发货。
01 大规模工厂,占地20000多平方米 ▪ 工厂总占地面积20000平方米,厂房面积8000平方米 ▪ 全自动生产设备可完成年生产能70万平方米 ▪ 拥有经验丰富的管理团队和多年制作经验的高技能生产工人 |
02 顶级进口原材料,从源头保障产品质量 ▪ 板材:ITEQ, SYL, Isola, Rogers, Arlon,Nelco, Taconic ▪ 药水 : Rohm&Haas (US) Atotech (Germany) Umicore ▪ 油墨:Taiyo (Japan) 干膜 : Asahi (Japan), Dupont (US) |
03 严谨的品质控制系统,有效保障产品性能 ▪ 严格按照IPC标准管控,保证出货品质合格率高达99% ▪ 公司通过 ISO9001、TS16949、国家 CQC 认证及美国 UL 安全认证,产品均符合ROHS标准要求。 |
