PCB板出现甩铜的原因有哪些

发布时间:2019年10月09日  点击次数:

  由于PCB板的原材料是覆铜板,因此在线路板生产的过程中会存在铜线脱落等不良现象,又被大家称为甩铜现象,那么造成PCB板甩铜的原因有哪些?让我们一起看锦宏电路-专业生产PCB板的厂家分享的干货知识吧:

  1、可能是因为PCB线路设计的不合理,用厚铜箔却设计过细的线路,也是会造成线路蚀刻过度而出现甩铜现象。

  2、铜箔蚀刻过度,市场上使用的电解铜箔一般为单面镀锌(俗称灰化箔)及单面镀铜(俗称红化箔),常见的甩铜一般为70um以上的镀锌铜箔,红化箔及18um以下灰化箔基本都未出现过批量性的甩铜。

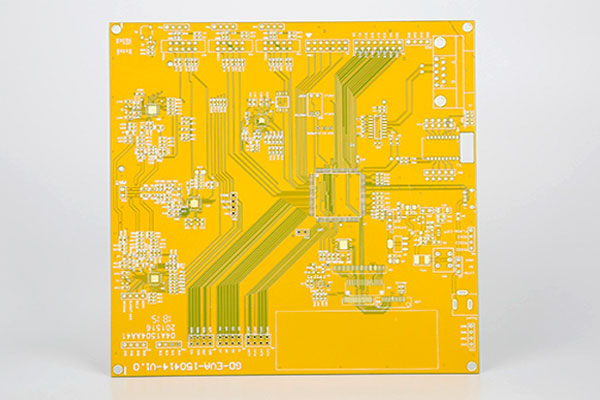

造成线路板甩铜的四个原因


  3、PCB流程中局部地方发生碰撞,铜线受外机械力等外力而与基材脱离。此不良表现为不良定位或定方向性的,脱落铜线会有明显的扭曲,或向同一方向的划痕/撞击痕。剥开不良处铜线看铜箔毛面,可以看见铜箔毛面颜色正常,不会有侧蚀不良,铜箔剥离强度正常。

  4、正常情况下,层压板只要热压高温段超过30min后,铜箔与半固化片就结合完全了,故压合一般不会影响到层压板中铜箔与基材的结合力。但在层压板叠配、堆垛的过程中,若PP污染,或铜箔毛面的损伤,也会导致层压后铜箔与基材的结合力不足,造成定位(仅针对于大板而言)或零星的铜线脱落,但测脱线附近铜箔剥离强度也不会有异常。
