pcb拼板的规则和方法

发布时间:2019年09月21日  点击次数:

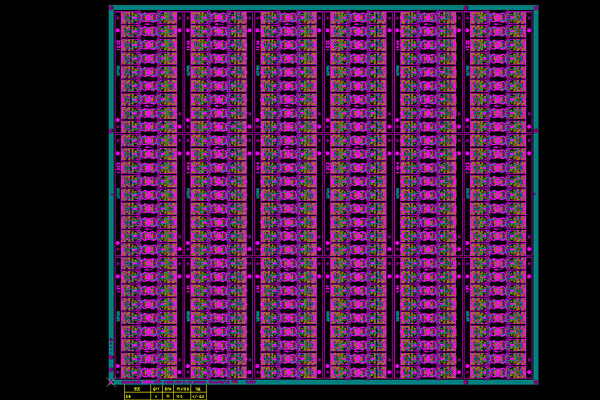

  pcb拼板的主要目的是为了节省成本以及提高后期贴片效率,对于PCB拼板宽度≤260mm~300mm,根据产线的不同而不同。因为我们可能有很多物料,本身加工设备一个料枪对应一个模组,因此如果拼板超过了模组的范围,加工速度会变得非常慢。PCB拼板外形应尽量接近正方形,不要拼成阴阳板,拼板外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上保证后不会变形(一般不允许在这个边上开V槽)



pcb如何拼板,PCB拼板详解




  第二在边缘(拼板外框与内部小板、小板与小板之间)不能有连接器伸出的情况发生{若存在此种现象会妨碍焊接完成后刀具分板问题}小板之间的中心距控制在75mm~145mm之间。拼板外框的四角开出四个定位孔,孔径大小4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会产生断裂现象;孔径及位置精度要高,孔壁光滑无毛刺。



PCB拼板的小技巧,线路板拼板方式


  PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6mm,边缘定位孔1mm内不能布线或者贴片,用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处。设置基准定位点时,通常在定位点的周围留出比其大1.5mm的无阻焊区。
