设计PCB板需要注意哪几点?

发布时间:2019年10月04日  点击次数:

  由于PCB板的特殊性,PCB从设计到生产每一个步骤都需要严格按照资料来进行,特别是PCB设计,既要考虑各种信号的走向又要顾虑到能量的传递,干扰与发热带来的苦恼也时时如影随形,我们遵照“先大后小,先难后易”的布置原则,即重要的单元电路、核心元器件应当优先布局。

  1、PCB布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件。布局应尽量满足以下要求:总的连线尽可能短,关键信号线最短;去耦电容的布局要尽量靠近IC的电源管脚,并使之与电源和地之间形成的回路最短;减少信号跑的冤枉路,防止在路上出意外。

  2、板上元器件的排列以便后续的调试和维修,亦即小元器件周围不能放置大元器件、需调试的元器件周围要有足够的空间,弄得太挤后续工作操作起来也就有点尴尬。

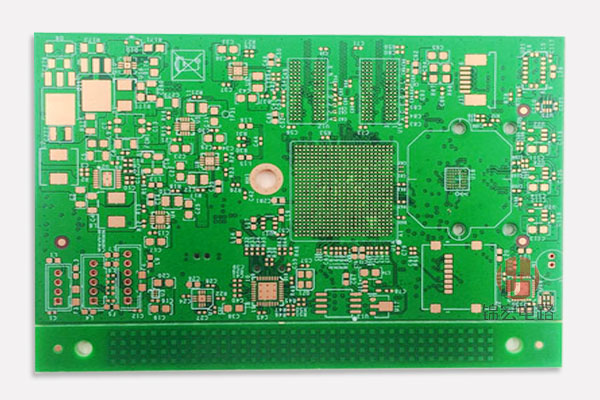

pcb电路板设计,设计pcb板,锦宏电路专业PCB线路板设计公司


  3、相同结构电路部分,尽量采用“对称式”标准布局,按照均匀分布、重心平衡、版面美观的标准优化布局,同类型插装元器件在X或Y方向上应朝一个方向放置。同一种类型的有极性分立元器件也要力争在X或Y方向上保持一致,便于生产和检验。

  4、发热元器件要一般应均匀分布,以利于单板和整机的散热,除温度检测元器件以外的温度敏感元器件应远离发热量大的元器件。高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开;高频信号与低频信号分开;高频元器件的间隔要充分。元器件布局时,应适当考虑使用同一种电源的器件尽量放在一起,以便于将来的电源分隔。

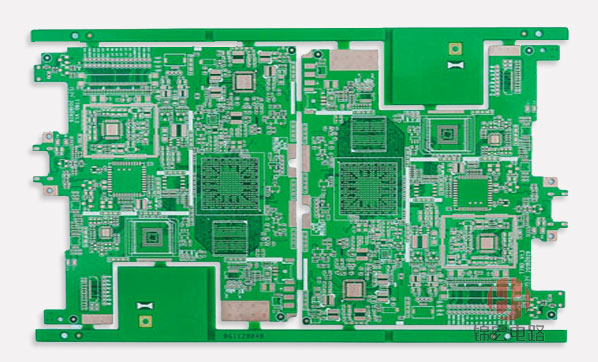

电子线路板生产
